W型圓弧圓柱蝸桿減速機概述

W減速機是采用尼曼型圓柱蝸桿嚙合付傳動，蝸桿可磨削，提高加工精度，凸凹齒廓嚙合，使圓周速度方向的夾角增大，有利于產生 佳潤滑油膜，改善嚙合狀況，提高了齒面抗疲勞強度，延長使用壽命；凸凹齒嚙合曲率較小（曲率半徑較大），降低了接觸能力，提高承載能力；輸出軸軸承間距較大，有利于提高輸出剛度，增加傳動穩定性，無需另置支承軸承，簡化了結構，縮小體積，提高長軸攪拌能力；Ⅲ型輸出軸采用帶有內錐面的空心結構，攪拌軸穿過空腔以錐面定位，軸頭用螺母鎖定即可，裝配十分方便快捷，便于維修；電機經帶輪減速后再連于減速機，既增加了速比范圍，又起緩沖作用。如配以防爆電機和防靜電三角膠帶，即可用于要求防爆的環境。

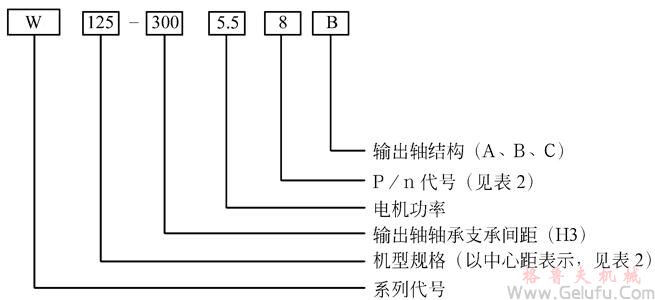

W圓弧圓柱蝸桿減速機的型號意義

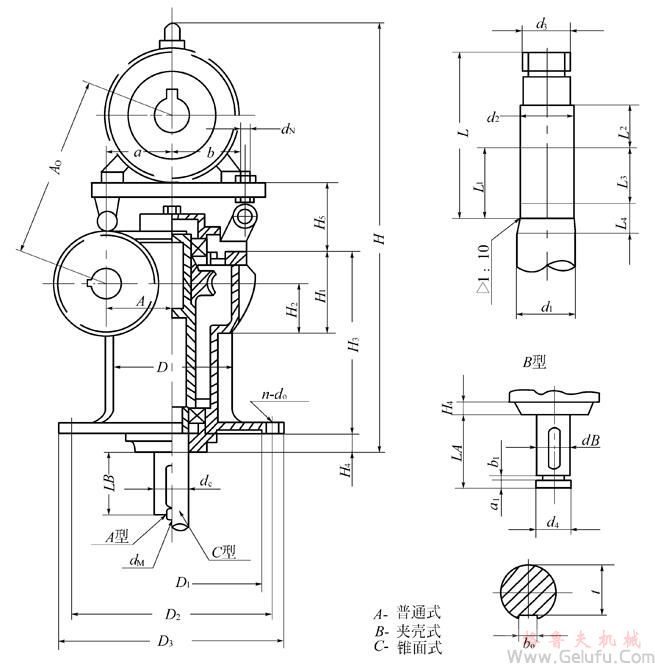

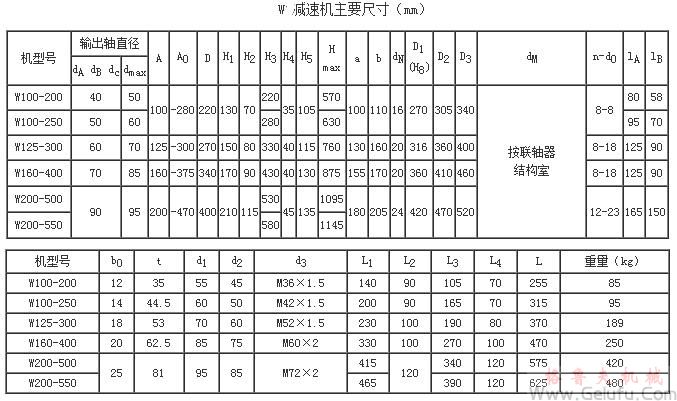

W型圓弧圓柱蝸桿減速機的安裝尺寸

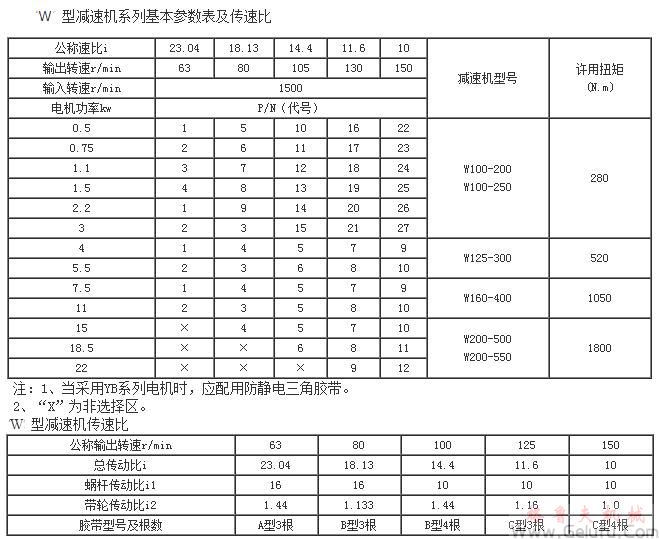

W減速機系列基本參數表及傳速比

注：1、A、B型軸頭適用于以鋼性凸緣聯軸器，夾殼聯軸器，夾殼聯軸器或三分式聯軸器與攪拌軸連接（GT、JQ型聯軸器）；
