T傘齒輪轉向箱概述及結構圖

概述：

T系列一級螺旋傘齒輪傳動箱，標準化，多品種，速比1∶1、1.5∶1、2.5∶1、3∶1、4∶1、5∶1全部為實際傳動比。平均效率98%。

有單軸、雙橫軸、單縱軸、雙縱軸可選。

螺旋錐齒輪可以正反運轉，低速或高速傳動平穩，而且噪聲低，振動小，承受力大。

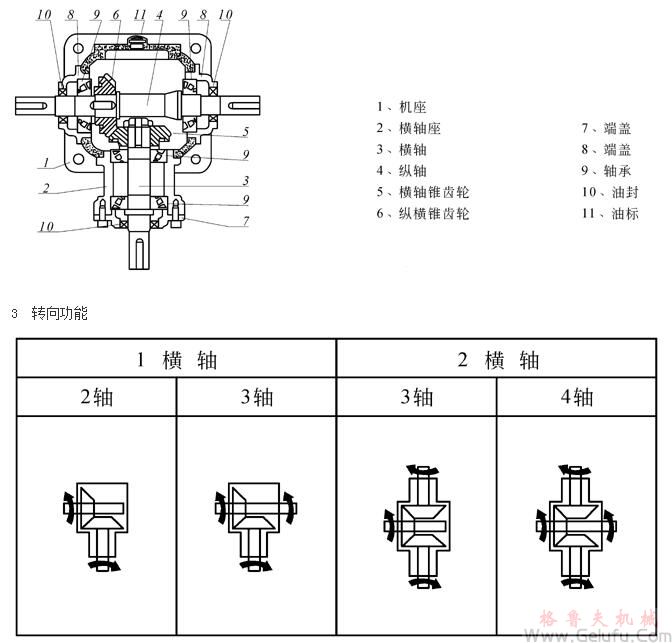

T系列結構圖：

說明：當輸入軸旋轉方向改變，輸出軸相應改變

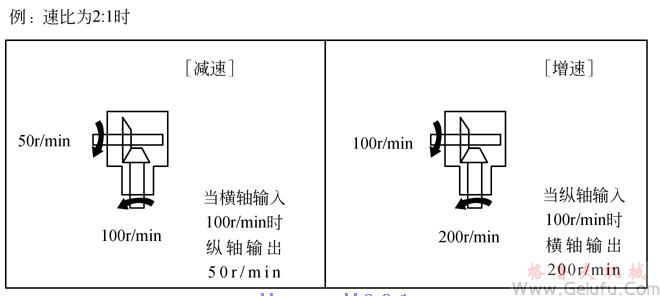

T傘齒輪轉向箱轉速關系及型號表示方法

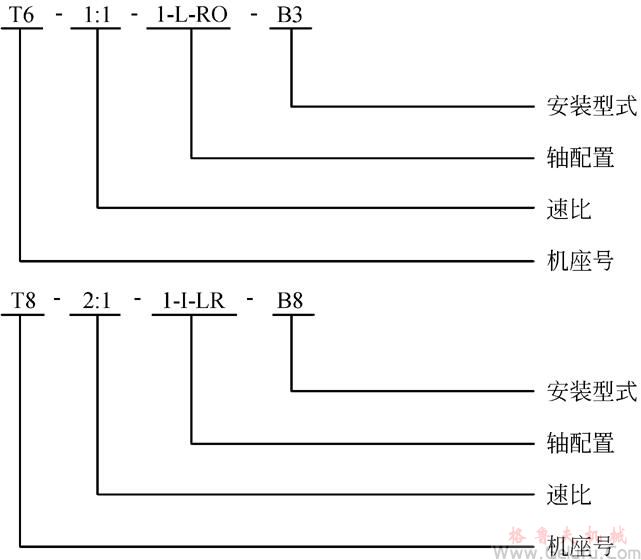

T傘齒輪轉向箱型號標示

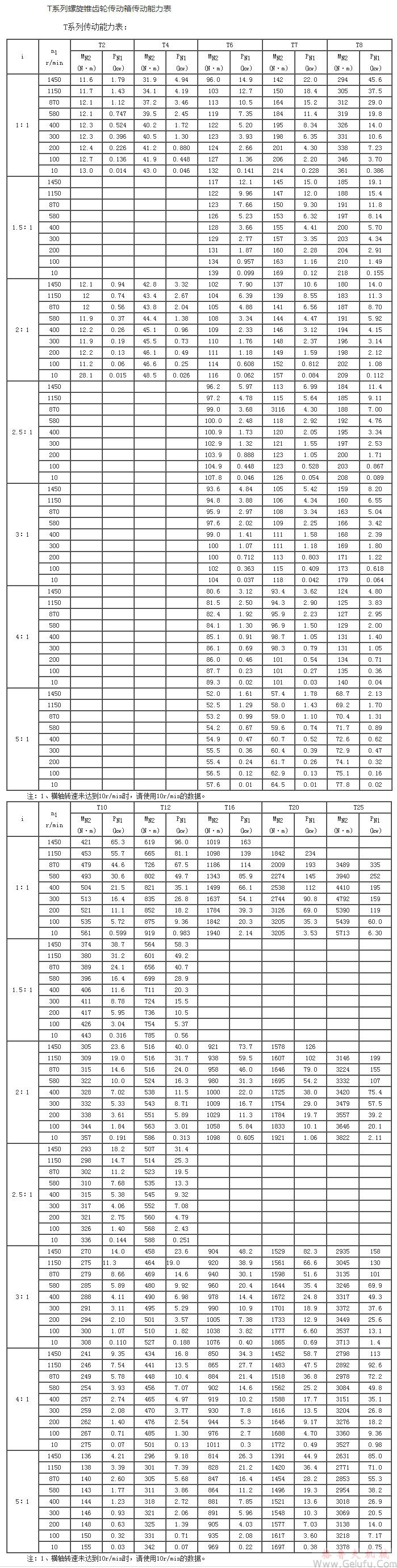

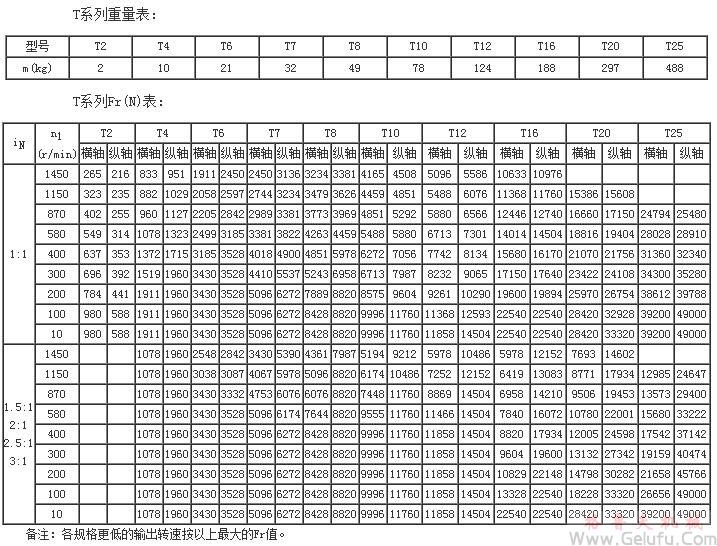

T傘齒輪轉向箱重量表及Fr(N)表

T傘齒輪轉向箱傳動能力表

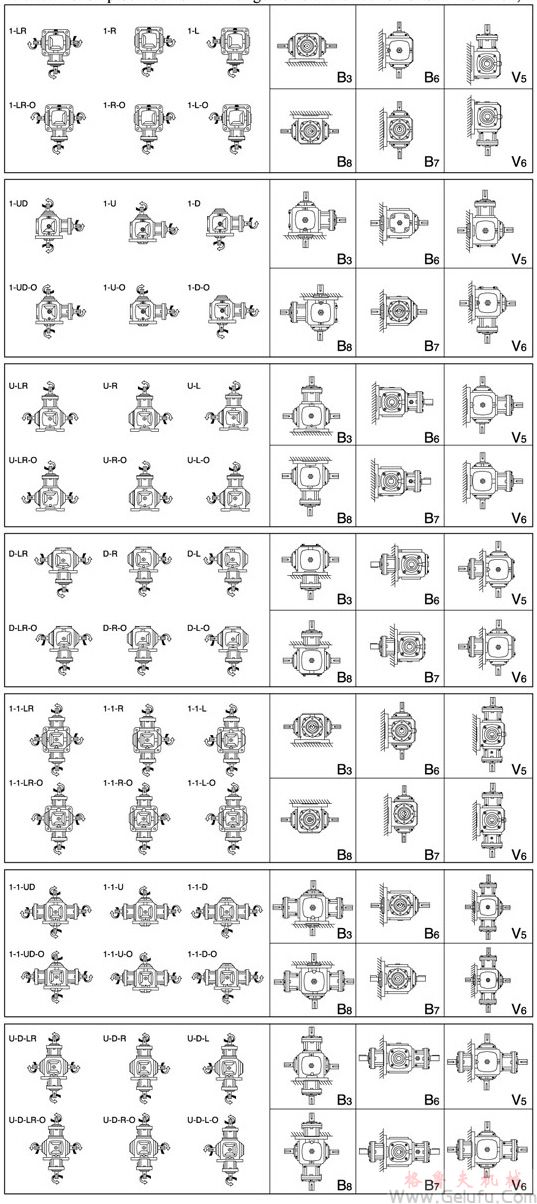

T傘齒輪轉向箱軸配置及軸旋轉方向的關系

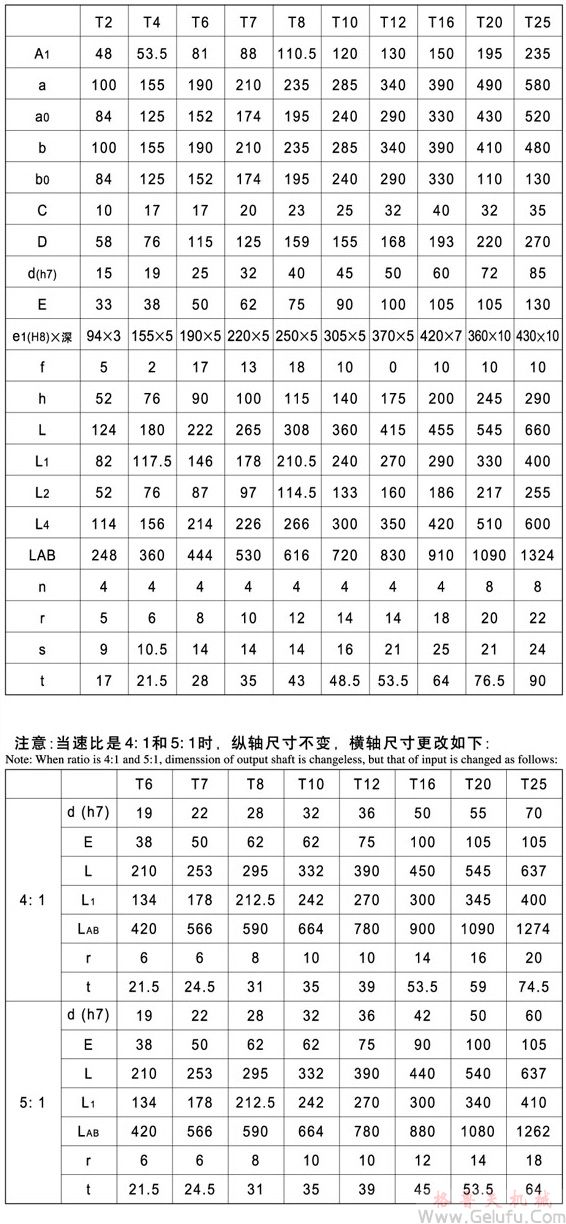

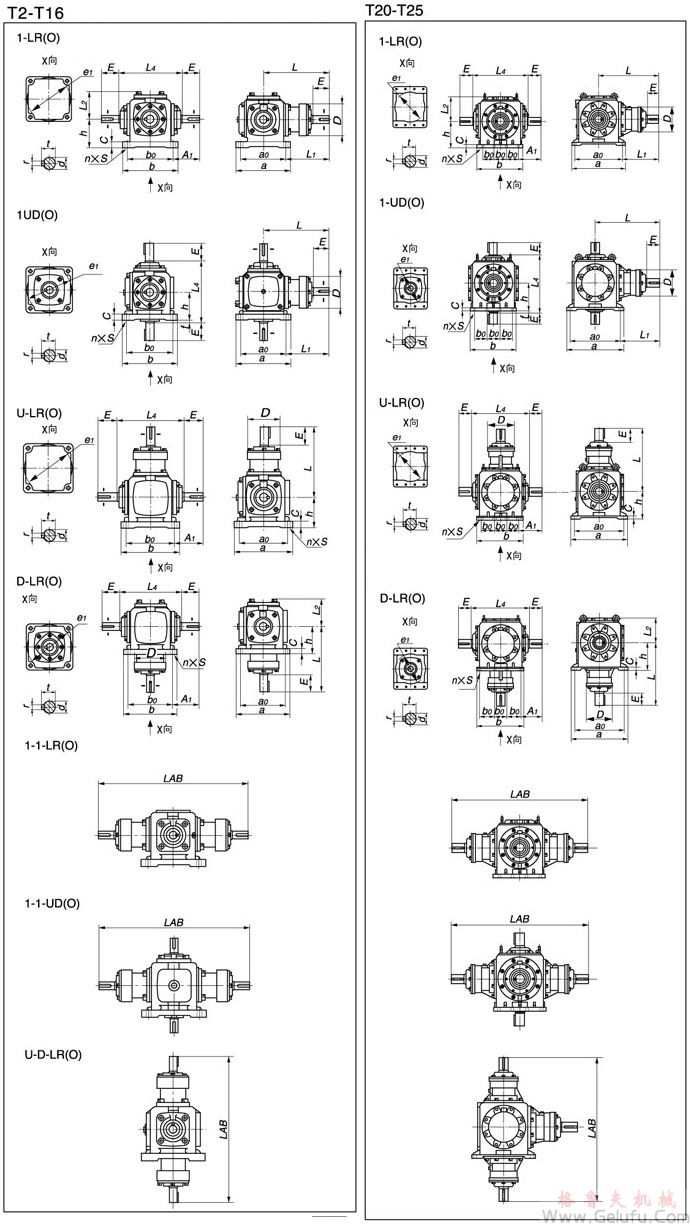

T傘齒輪轉向箱安裝尺寸圖
