WZ型外裝式電動滾筒

一、簡介

WZ型外裝式電動滾筒是將減速機構置于筒形外殼內，外接立式或臥式電動機，用于帶式

輸送機的一種新型驅動裝置。

該產品有以下特點：

1、WZ型電動滾筒由于電機外置，電機故障率大大下降，且裝拆維修方便；

2、由于電機的散熱條件得到改善，適應了小帶寬、大功率、外殼包膠等要求的選用；

3、采用多種減速機構，效率達85%以上；

4、該型號產品采用油浸式電動機。

二、產品訂貨代號

用戶訂購本產品時，需提出以下四個參數：

功率（P）、膠帶速度（V）、膠帶寬度（B）、滾筒直徑（D）。

例：訂購功率P=30千瓦、膠帶速度V=2.0米/秒、膠帶寬度B=1200毫米、滾筒直徑D=800

毫米外裝式電動滾筒訂貨代號為：

WZ—300〃200〃120〃80

WZ——產品型號

300——功率10〃P,單位：KW

200——膠帶速度100〃V,單位：M/S

120——膠帶寬度B/10,單位：mm

80——滾筒直徑D/10,單位：mm

注：當用戶需具有逆止功能的外裝式電動滾筒，產品型號為WDN或WZ旋轉方向的確定：

在電機接線盒端觀察，順時針方向?yàn)椤癝”，逆時針方向?yàn)椤癗”。

訂購時在訂貨代號的最后注明“S”或“N”。

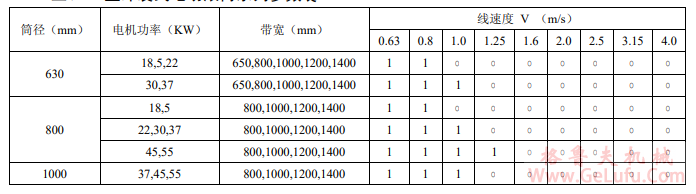

三、WZ型外裝式電動滾筒系列參數表
