一、概述

1.Z系列弧齒錐齒輪減速機是一級弧齒錐齒輪傳動箱，傳動比有1、1.5、2、2.5、3。

2.傳動效率高，單機型減速機效率高達96%。

3.有單橫軸、單縱軸、雙縱軸可選。

二、場所條件

1.環(huán)境溫度-40℃～+50℃。（0℃以下啟動時潤滑油要加熱到0℃以上。）

2.海拔不起過1000米。

3.輸入轉速不大于1800rpm，齒輪最高圓周速度不超過22m/s。

4.可用于正反運轉。

5.無行業(yè)限制。

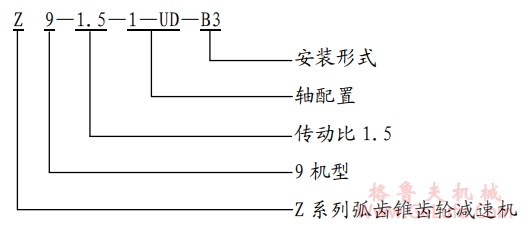

型號說明

注：當橫軸輸入時，Z系列螺旋錐齒輪減速機為減速。

當縱軸輸入時，Z系列螺旋錐齒輪減速機為增速。

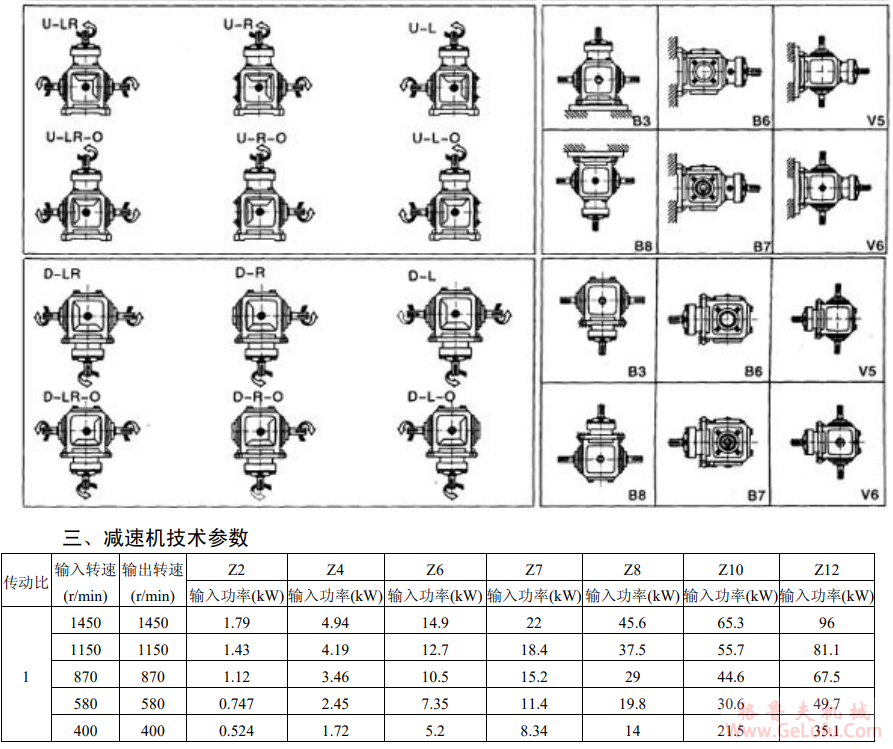

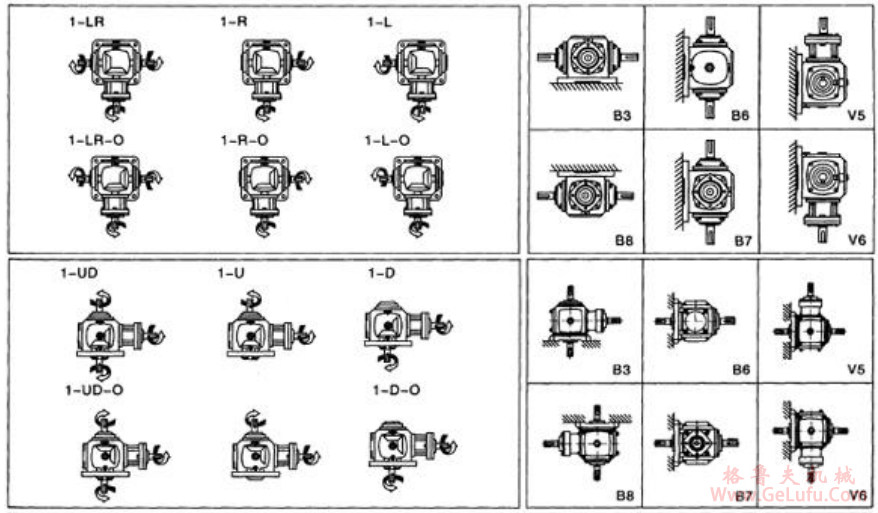

Z系列安裝形式圖

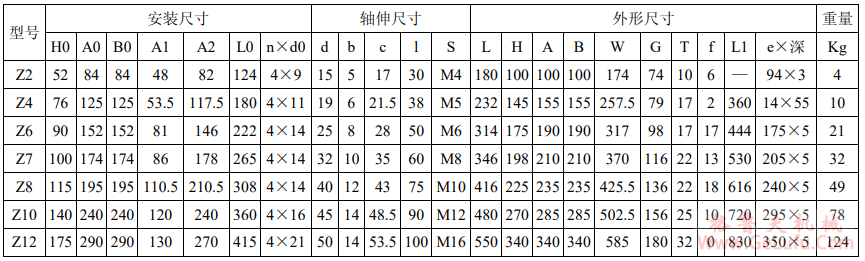

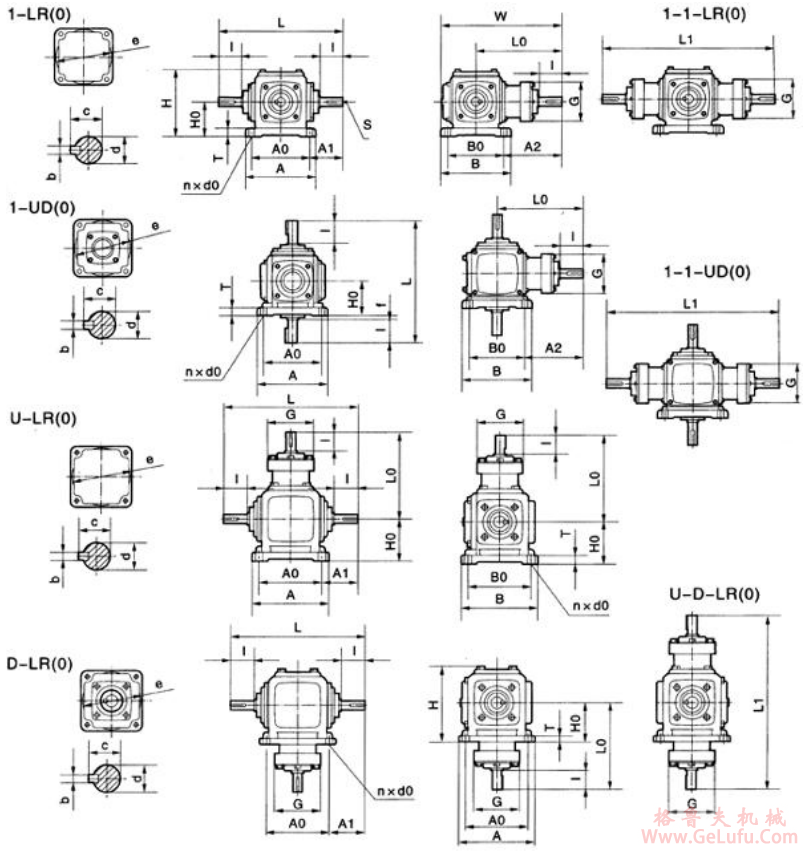

Z系列弧齒錐齒輪減速機是一級弧齒錐齒輪傳動箱安裝尺寸圖
