接觸狀況及原因 | 調整方法 | 接觸狀況及原因 | 調整方法 | ||

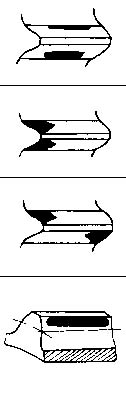

| 正常接觸 |
| 偏齒根接觸，兩齒輪中心距過小 | 在中心距公差范圍內，刮削軸瓦或調整軸承座 | |

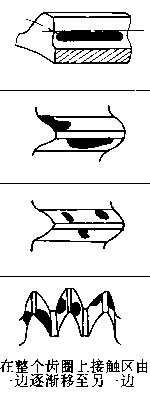

單向角接觸，兩齒輪軸線不平行 | 在中心距公差范圍內，刮削軸瓦或調整軸承座 | 一面接觸正常，一面接觸不好。兩面齒向不統一 | |||
對角接觸，兩齒輪軸線歪斜 | 在中心距公差范圍內，刮削軸武器或調整軸承座 | 分散接觸齒面有波紋、毛刺 | 去毛刺、硬點，對齒輪進行研或電火花跑合 | ||
騙齒頂接觸，兩齒輪中心距過大 | 在中心距公差范圍內，刮削軸瓦或調整軸承座 | 沿齒向游離接觸，齒輪端面與回轉軸線不垂直 | 檢查、校正齒輪端面與回轉軸線的垂直度 |
