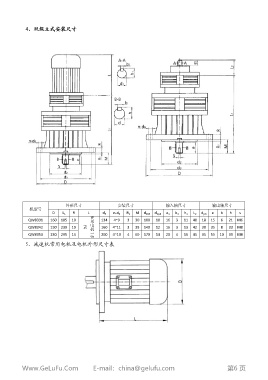

4、 雙 級 立 式 安 裝 尺 寸
外 形 尺 寸 安 裝 尺 寸 輸 入 軸 尺 寸 輸 出 軸 尺 寸
機 型 號
D L 1 R L d 3 n-d 0 R 1 M d 2h8 d 1js6 e 1 b 1 h 1 L 2 d js6 e b h s
詳
QW8331 160 185 10 見 134 4~9 3 30 100 10 16 3 11 40 18 15 6 21 M6
電
QW8342 190 230 10 160 4~11 3 39 140 12 16 3 13 42 30 35 8 33 M8
機
表
QW8353 230 295 14 一 200 4~13 4 60 170 14 20 4 16 45 35 55 10 39 M8
覽
5、 減 速 機 常 用 電 機 及 電 機 外 形 尺 寸 表
