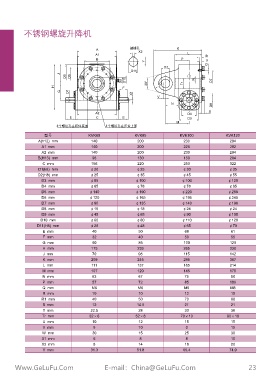

P. 24
不銹鋼螺旋升降機
A 鍵槽孔 L A 鍵槽孔 K
X2 X2 L
6-D2 P R A1 P R
U
Y B Y U
N Q Q
M D2
D11 K D 11
J J
D5 D6 D5 D6
D9 D10 W D7 D9 D10 30° R1 r W D7
H F O Tr H F T
G D1 X1 T G D1 X1 V T
D8 N D8
S S
A2 D4
D4 E C E D3
B D3 M
E C E 4個螺紋孔在箱體底面 4個螺紋孔在壓蓋上面
4個螺紋孔在箱體底面 4個螺紋孔在壓蓋上面
型號 KVK60 KVK85 KVK100 KVK120
A(h12) mm 140 200 230 294
A1 mm 140 200 226 292
A2 mm 140 200 230 294
B(H13) mm 96 130 150 204
C mm 156 220 250 322
D1(k6) mm ￠20 ￠25 ￠30 ￠35
D2(H8) mm ￠25 ￠35 ￠45 ￠55
D3 mm ￠85 ￠100 ￠100 ￠120
D4 mm ￠65 ￠78 ￠78 ￠95
D5 mm ￠140 ￠190 ￠220 ￠280
D6 mm ￠120 ￠165 ￠195 ￠245
D7 mm ￠90 ￠135 ￠140 ￠196
D8 mm ￠16 ￠18 ￠24 ￠24
D9 mm ￠45 ￠65 ￠90 ￠100
D10 mm ￠60 ￠80 ￠110 ￠120
D11(H8) mm ￠28 ￠48 ￠65 ￠70
E mm 40 50 68 61
F mm 32 40 50 55
G mm 60 85 100 120
H mm 175 233 265 330
J mm 70 98 115 142
K mm 209 245 295 367
L mm 111 137 165 214
M mm 107 120 145 179
N mm 63 67 75 80
P mm 57 72 85 109
Q mm M6 M6 M6 M8
R mm 10 10 12 15
R1 mm 40 50 70 68
S mm 12 14.5 21 21
T mm 22.5 28 33 38
Tr mm 32×6 52×8 70×10 80×10
U mm 10 12 15 15
V mm 8 10 0 15
W mm 30 15 25 30
X1 mm 6 8 8 10
X2 mm 8 14 18 20
Y mm 31.3 51.8 69.4 74.9
