P. 15
聯 軸 器

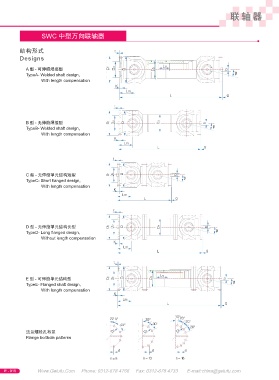

SWC 中型萬向聯軸器
結構形式
Designs
A 型 - 可伸縮焊接型
TypeA- Welded shaft design，
With length compensation
B 型 - 無伸縮焊接型
TypeB- Welded shaft design，
With length compensation
C 型 - 無伸縮單元結構短型
TypeC- Short ?anged design,
With length compensation
D 型 - 無伸縮單元結構長型
TypeD- Long ?anged design,
Without length compensation
E 型 - 可伸縮單元結構型
TypeE- Flanged shaft design,
With length compensation
法蘭螺栓孔布置
Flange bolthole patterns
