Page 24 - 方型絲桿升降機手冊
P. 24

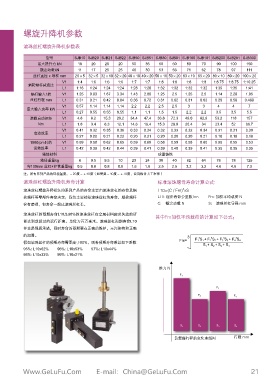

螺旋升降機參數
滾珠絲杠螺旋升降機參數表
型號 SJB10 SJB20 SJB21 SJB22 SJB50 SJB51 SJB80 SJB81 SJB100 SJB101 SJB200 SJB201 SJB300
最大提升力 kN 10 20 20 20 50 35 60 60 80 70 90 100 150
額定動載kN 11 17 25 25 46 30 53 56 71 62 78 97 111
絲杠直徑 x 導程 mm 20×5 32×5 32×10 32×20 40×10 40×20 50×10 50×20 63×10 63×20 80×10 80×20 100×20
V1 1:4 1:6 1:6 1:6 1:7 1:7 1:8 1:8 1:8 1:8 1:8.75 1:8.75 1:10.25
蝸輪蝸桿減速比
L1 1:16 1:24 1:24 1:24 1:28 1:28 1:32 1:32 1:32 1:32 1:35 1:35 1:41
蝸桿輸入1轉 V1 1.25 0.83 1.67 3.34 1.43 2.86 1.25 2.5 1.25 2.5 1.14 2.28 1.95
絲杠行程 mm L1 0.31 0.21 0.42 0.84 0.36 0.72 0.31 0.62 0.31 0.62 0.29 0.58 0.488
V1 0.57 1.14 1.14 1.14 2.2 2.2 2.5 2.5 3 3 4 4 7
最大輸入功率 kW
L1 0.27 0.55 0.55 0.55 1.1 1.1 1.5 1.5 2.2 2.2 3.5 3.5 5.5
滿載啟動扭矩 V1 4.8 8.2 15.3 29.2 34.4 47.4 36.8 72.3 49.0 82.9 53.2 118 157
Nm L1 1.8 3.4 6.3 12.1 14.6 19.4 15.3 29.9 20.4 34 23.4 52 66.7
V1 0.41 0.32 0.35 0.36 0.33 0.34 0.32 0.33 0.32 0.34 0.31 0.31 0.30
啟動效率
L1 0.27 0.20 0.21 0.22 0.20 0.21 0.20 0.20 0.20 0.21 0.18 0.18 0.18
1500rpm時的 V1 0.59 0.58 0.62 0.65 0.59 0.60 0.58 0.59 0.58 0.60 0.55 0.55 0.53
運轉效率 L1 0.42 0.39 0.42 0.44 0.39 0.41 0.39 0.40 0.39 0.41 0.35 0.35 0.35
箱體材料 球墨鑄鐵
箱體重量kg 6 9.5 9.5 10 23 24 38 40 62 64 78 78 125
每100mm 絲杠+護管重量kg 0.5 0.8 0.8 0.8 1.6 1.6 2.5 2.5 3.2 3.2 4.6 4.6 7.3
注：所有系列產品的環境溫度：－20度－＋40度（如需要－40度－＋70度，咨詢格魯夫工程師）
滾珠絲杠螺旋升降機壽命計算 標準滾珠螺母壽命計算公式:
3
滾珠絲杠螺旋升降機SJB系列產品的壽命主要由滾珠絲杠的壽命及蝸 L10=(C / Fm) xS
輪蝸桿等零部件壽命決定；我們主要校核滾珠絲杠的壽命，蝸輪蝸桿 L10: 理論壽命公里數 km Fm: 加權平均載荷 N
會有磨損，但壽命一般比滾珠絲杠長。 C: 額定動載 N S: 滾珠絲杠導程 mm
滾珠絲杠的預期壽命L10是90%的滾珠絲杠在金屬材料疲勞失效前所
其中Fm加權平均載荷的計算如下公式：
能達到或超過的運行距離。單位為百萬毫米。滾珠絲杠預期壽命L10
并非是保質承諾，同時壽命的預期要在正確的維護，無污染物和正確
的潤滑。 3 3 3 3 3
Fm= F 1 S 1 + F 2 S 2 + F 3 S 3 + F 4 S 4
假如滾珠絲杠的預期壽命需要高于90%，則將預期壽命乘以如下系數
S 1 + S 2 + S 3 + S 4
95%: L10x62% 96%: L10x53% 97%: L10x44%
98%: L10x33% 99%: L10x21%
推力 N
F 1
F 3
F 2
F 4
S 1 S 2 S 3 S 4
負載隨行程的變化曲線圖 行程 mm
