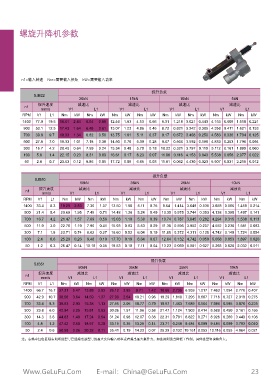

Page 26 - 方型絲桿升降機手冊
P. 26
螺旋升降機參數
n1=輸入轉速 Nm=需要輸入扭矩 kW=需要輸入功率
提升負載
SJB22
20kN 15kN 10kN 5kN
提升速度 減速比 減速比 減速比 減速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 77.9 19.5 16.61 2.44 6.04 0.89 12.46 1.83 4.53 0.66 8.31 1.218 3.021 0.443 4.153 0.609 1.510 0.221
900 50.1 12.5 17.43 1.64 6.48 0.61 13.07 1.23 4.86 0.46 8.72 0.821 3.242 0.305 4.358 0.411 1.621 0.153
700 39.0 9.7 18.33 1.34 6.82 0.50 13.75 1.01 5.11 0.37 9.17 0.672 3.408 0.250 4.583 0.336 1.704 0.125
500 27.8 7.0 19.33 1.01 7.18 0.38 14.50 0.76 5.39 0.28 9.67 0.506 3.592 0.188 4.833 0.253 1.796 0.094
300 16.7 4.2 20.45 0.64 7.59 0.24 15.34 0.48 5.70 0.18 10.22 0.321 3.797 0.119 5.112 0.161 1.899 0.060
100 5.6 1.4 22.15 0.23 8.31 0.09 16.61 0.17 6.23 0.07 11.08 0.116 4.153 0.043 5.538 0.058 2.077 0.022
50 2.8 0.7 23.63 0.12 8.86 0.05 17.72 0.09 6.65 0.03 11.81 0.062 4.430 0.023 5.907 0.031 2.215 0.012
提升負載
SJB50
50kN 35kN 25kN 10kN
提升速度 減速比 減速比 減速比 減速比
n1 mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 33.4 8.3 19.29 2.83 7.30 1.07 13.50 1.98 5.11 0.75 9.64 1.414 3.648 0.535 3.858 0.566 1.459 0.214
900 21.4 5.4 20.69 1.95 7.49 0.71 14.48 1.36 5.24 0.49 10.35 0.975 3.744 0.353 4.138 0.390 1.497 0.141
700 16.7 4.2 21.47 1.57 7.69 0.56 15.03 1.10 5.38 0.39 10.74 0.787 3.845 0.282 4.294 0.315 1.538 0.113
500 11.9 3.0 22.76 1.19 7.90 0.41 15.93 0.83 5.53 0.29 11.38 0.596 3.952 0.207 4.552 0.238 1.581 0.083
300 7.1 1.8 23.71 0.74 8.62 0.27 16.60 0.52 6.04 0.19 11.85 0.372 4.311 0.135 4.742 0.149 1.724 0.054
100 2.4 0.6 25.29 0.26 9.48 0.10 17.70 0.19 6.64 0.07 12.64 0.132 4.742 0.050 5.058 0.053 1.897 0.020
50 1.2 0.3 26.47 0.14 10.16 0.05 18.53 0.10 7.11 0.04 13.23 0.069 5.081 0.027 5.293 0.028 2.032 0.011
提升負載
SJB51
50kN 35kN 25kN 10kN
n1 提升速度 減速比 減速比 減速比 減速比
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 66.7 16.7 37.31 5.47 13.88 2.03 26.12 3.83 9.71 1.42 18.66 2.735 6.939 1.017 7.463 1.094 2.776 0.407
900 42.9 10.7 38.58 3.64 14.59 1.37 27.00 2.54 10.21 0.96 19.29 1.818 7.295 0.687 7.716 0.727 2.918 0.275
700 33.4 8.3 39.93 2.93 15.38 1.13 27.95 2.05 10.77 0.79 19.97 1.463 7.689 0.564 7.986 0.585 3.076 0.225
500 23.8 6.0 42.94 2.25 15.81 0.83 30.06 1.57 11.06 0.58 21.47 1.124 7.903 0.414 8.589 0.450 3.161 0.166
300 14.3 3.6 44.63 1.40 17.24 0.54 31.24 0.98 12.07 0.38 22.31 0.701 8.622 0.271 8.926 0.280 3.449 0.108
100 4.8 1.2 47.42 0.50 18.97 0.20 33.19 0.35 13.28 0.14 23.71 0.248 9.484 0.099 9.484 0.099 3.793 0.040
50 2.4 0.6 50.58 0.26 20.32 0.11 35.41 0.19 14.23 0.07 25.29 0.132 10.161 0.053 10.116 0.053 4.064 0.021
注：表格中紅色區域表明所選型號已經超出該型號的最大允許輸入功率或者超出最大提升力，如選用則適當降低工作制，具體選型咨詢格魯夫。
www.xuexigo.cn E-mail：China@GeLuFu.Com 23
