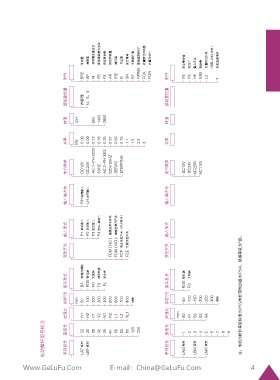

BRE 制動器 SP 尾銷座 FI 推桿臂支撐法蘭 FR 箱體尾端蓋為法蘭 FS 安全離合器 AR 防反轉裝置 IRE 編碼器 B 防塵罩 SN 安全螺母 ST 不銹鋼外管 RPT90 尾銷座旋轉90° 內置限位開關盒 內置電位計 FS 安全離合器 PS 電位計 HP 簧片開關 BRE 制動器 L2 內置限位開關 （僅限LAM8,LBM9） T 電機溫度保護
附件 FCK POR 附件
接線盒位置 W標準 N，S，E 接線盒位置
轉速 rpm 900 1400 2800 轉速
功率 kW 0.06 0.09 0.12 0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2 3 功率
電機種類 DC12V DC24V AC 1-PH 220V 50HZ AC 3-PH 380/ 220V 50HZ SERVO STEPPING 電機種類 DC12V DC24V AC220V AC110V
輸入軸方向 RH 右側輸入 LH 左側輸入 輸入軸方向
輸入形式 P1 單軸輸入 P2 雙軸輸入 P3 法蘭輸入 P4 法蘭+軸輸入 FCM（NC） 磁感應常閉開關 FCM（NO） 磁感應常開開關 FCP 接近限位開關 (PNP常閉） 輸入形式
限位開關 FCE 機械限位開關 限位開關 100 FO 叉銷端
接頭形式 BA 標準內螺紋 ROE 銷孔端 FO 叉銷端 TS 球形鉸接 FL 法蘭端 接頭型號 ROE 銷孔端
標準行程 mm 50 100 200 300 400 500 600 700 800 特殊 標準行程 50 150 200 250 300 特殊 注：電機的防護等級標準為IP55(電機帶制動器為IP54)，絕緣等級為F級。
減速比 H1 H2 V1 V2 N1 N2 L1 L2 XL1 減速比 mm S0 S1 S2 S3 S4
電動推桿型號標注 基座號 系列型號 22 LAP 系列 25 LBP 系列 28 32 35 40 56 63 80 120 200 基座號 系列型號 1 LAM 系列 2 3 LBM 系列 4 LMR 系列 5 6 7 8 9
