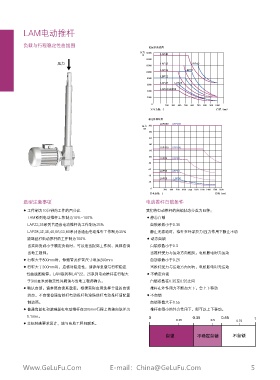

Page 6 - LAP電動推桿尺寸|LBP電動推桿尺寸|LAM電動推桿尺寸

LAM電動推桿 穩定性曲線圖
LAP200 LBP200
壓力
負載與行程穩定性曲線圖 kN
穩定性曲線圖
壓力 LAP40
N

壓力 LAP35 LBP40 LAP120 LBP120

LAP32 LBP35

LAP80 LBP80
LBP32

LAP28 LBP28

LAP25/LBP25 LAP63 LBP63

LAP56 LBP56

安全系數：3 行程 安全系數：3 行程
穩定性曲線圖
LAP200 LBP200
壓力
kN
穩定性曲線圖
壓力
N LAP40

LAP35 LBP40 LAP120 LBP120

LAP32 LBP35

LAP80 LBP80
LBP32

LAP28 LBP28

LAP25/LBP25 LAP63 LBP63

LAP56 LBP56

安全系數：3 行程 安全系數：3 行程
選型注意事項 電動推桿自鎖條件
◆ 工作制為10分鐘內工作的百分比 我們將電動推桿的自鎖狀態分類為四種：
LAM系列電動推桿工作制為10%-100% ◆ 靜態自鎖
LAP22,25系列普通齒電動推桿的工作制為25% 自鎖系數小于0.35
LAP28,32,35,40,56,63,80系列普通齒電動推桿工作制為30% 靜止無振動時，推桿在外部拉力/壓力作用下靜止不動
滾珠絲杠電動推桿的工作制為100% ◆ 動態自鎖
當實際負載小于額定負載時，可以適當提高工作制，具體咨詢 自鎖系數小于0.3
當?shù)毓こ處煛? 當推桿受力與運動方向相反，電機斷電時無運動
◆ 行程大于800mm時，伸縮管及護管尺寸增加200mm 自鎖系數小于0.25
◆ 行程大于300mm時，應核對穩定性，請參考負載與行程穩定 當推桿受力與運動方向同向，電機斷電時無運動
性曲線圖驗算。LAM系列和LAP22，25系列電動推桿在行程大 ◆ 不確定自鎖
于300毫米時穩定性問題請與當?shù)毓こ處煷_認。 自鎖系數在0.35至0.55之間
◆ 確認自鎖，請參照自鎖系數表，根據實際應用選擇合適的自鎖 推桿在外作用力不斷加大下，會上下移動
狀態，不自鎖普通齒絲杠電動推桿和滾珠絲杠電動推桿請配置 ◆ 不自鎖
制動器。 自鎖系數大于0.55
◆ 普通齒絲杠和滾珠絲杠電動推桿在300mm行程上的軸向誤差為 推桿在很小的外力作用下，即可以上下移動。
0.1mm。
◆ 非標特殊要求設計，請與當?shù)毓こ處熉?lián)系。
